干式真空泵在碳氫清洗機上的真空應用

碳氫清洗，采用碳氫液作為清洗劑，碳氫液屬有機溶劑，對油脂類具有很強的破壞效果，所以不能采用油式真空泵用作脫氣、干燥等。

適合采用干式真空泵和液環真空泵，由于液環泵真空度較差，需要羅茨泵組成真空機組，液環泵要采用不銹鋼材質，所以從成本考量液環泵并不具有成本優勢，且液環羅茨機組的體積較大，管道閥門控制較為復雜。干式真空泵最為合適該工藝的需求，采用臺灣HANBELL干式螺桿真空泵PS80.

真空脫氣、清洗、干燥的槽體容積為126L，清洗的節拍為10分鐘，扣除進出料時間，時間工藝是9分鐘。

真空脫氣、真空清洗理想工藝真空度為-90Kpa以上，真空干燥理想工藝真空度為-95Kpa以上。

通過腔體容積計算，在空載的情況下，PS80可以在30秒將干燥腔體抽速-95Kpa以上，考慮到實際工作中零件表面碳氫液的蒸發放氣，抽空時間在60內可以抽到-95Kpa以上。真空脫氣槽和真空清洗槽實際工作中容積只有一半，在15秒均能抽到-90Kpa以上。

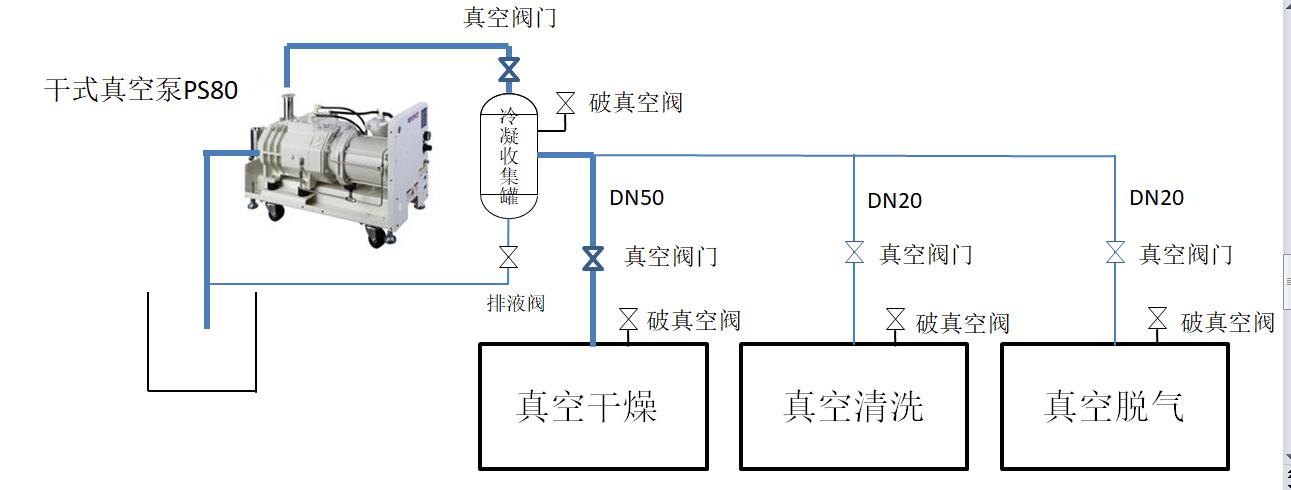

真空泵安裝位置要高于高于槽體，抽氣管路要往上走，避免將液態的碳氫液抽入真空泵中，真空泵前面要配置冷凝收集罐，要將抽入的氣態碳氫液冷凝轉換成液態排放掉，減少進泵的碳氫液成分，真空泵排氣管要向下走，便于進泵的碳氫液的排出，保護真空泵。

槽體和真空泵之間配置真空閥門，真空泵處于常開狀態，通過閥門的通斷來控制對槽體的抽真空。干燥腔真空用量大管道口徑配置DN50，脫氣和清洗管道口徑配置DN20。
